Abbildung ähnlich

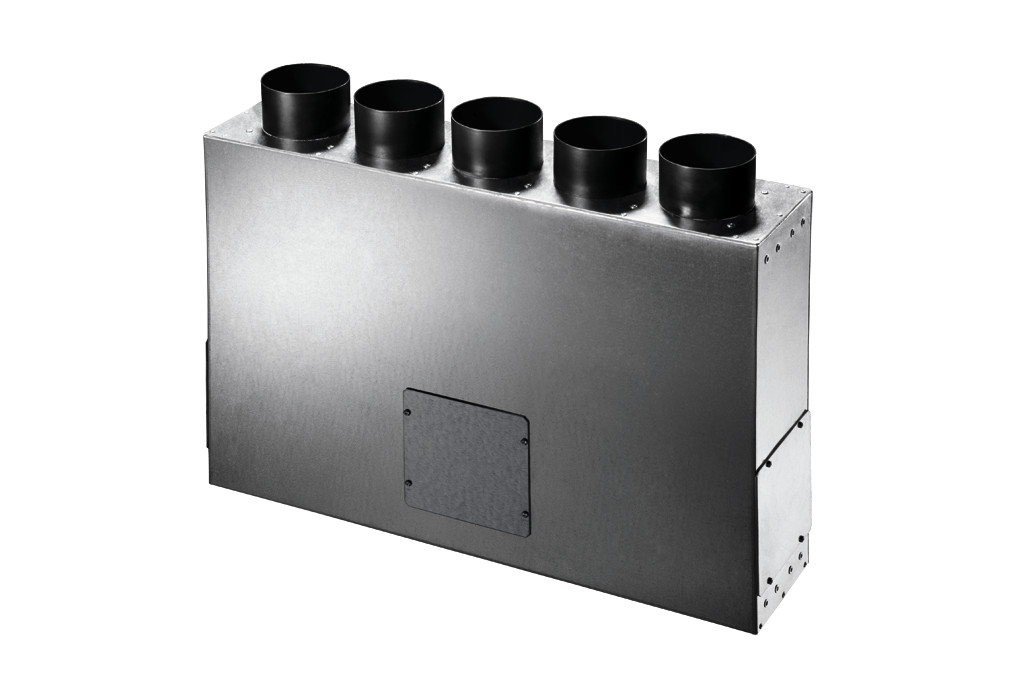

Maico Luftverteiler aus Blech MF-BV90-125-5

Artikelnummer: 10828234

je 1 STK

Für Preis und Lagerbestand bitte einloggen / registrieren

Menge STK

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 STK
Bestellschritt	1 STK

Beschreibung

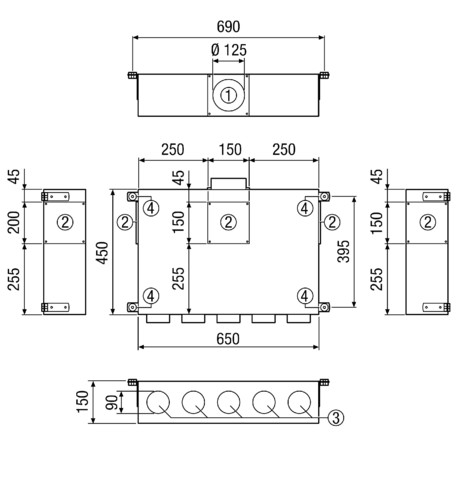

Luftverteiler-Kasten aus Blech mit schallgedämmer Innenauskleidung. Frontblechplatte versehen mit integrierten Kunststoff-Einschubadaptern MF-WE für den passgenauen und schnellen Einschub der Flexrohre MF-F. Bei der Auslieferung sind jeweils die Hälfte der Einschubadapter mit Verschlusskappen versehen. Ausgestattet mit 4 Gummi-Befestigungswinkeln für schallentkoppelte Wand-/ Deckenmontage. 3 demontierbare Revisionsanschlussplatten (2 x seitlich, 1 unten am Verteilerkasten). Stirnseitiger Hauptrohranschluss (NW 125/NW 160) kann versetzt werden auf Revisionsanschlussplatten. Einsatz als Durchgangs-bzw. 90°-Verteiler. Notwendiges Zubehör: Dichtungsringe MF-FDR.Artikel: MF-BV90-125-5, Luftrichtung: Be- oder Entlüftung, Volumenstrom: 250 m3/h / empfohlen, Material: Stahlblech, verzinkt, Gewicht: 9,18 kg, Anschlussdurchmesser: 125 mm, Anschlussdurchmesser Flexrohr: 90 mm, Anzahl Anschlussstutzen: 5, Breite: 650 mm, Höhe: 150 mm, Tiefe: 450 mm

Merkmale

Ausführung	Ergänzungs-Bausatz
Breite	650 mm
Höhe	150 mm

Anhänge

Datei (maico_10828234_maico_luftverteile_aus_blech_mf-bv90-125-5_5_0018.0608_do_mowa_70.pdf, 116.53 KB)

MoWa - Montage- und Wartungsanleitung

Datei (maico_10828234_maico_luftverteile_aus_blech_mf-bv90-125-5_5_0018.0608_do_db_50.pdf, 405.48 KB)

DB - Datenblatt
