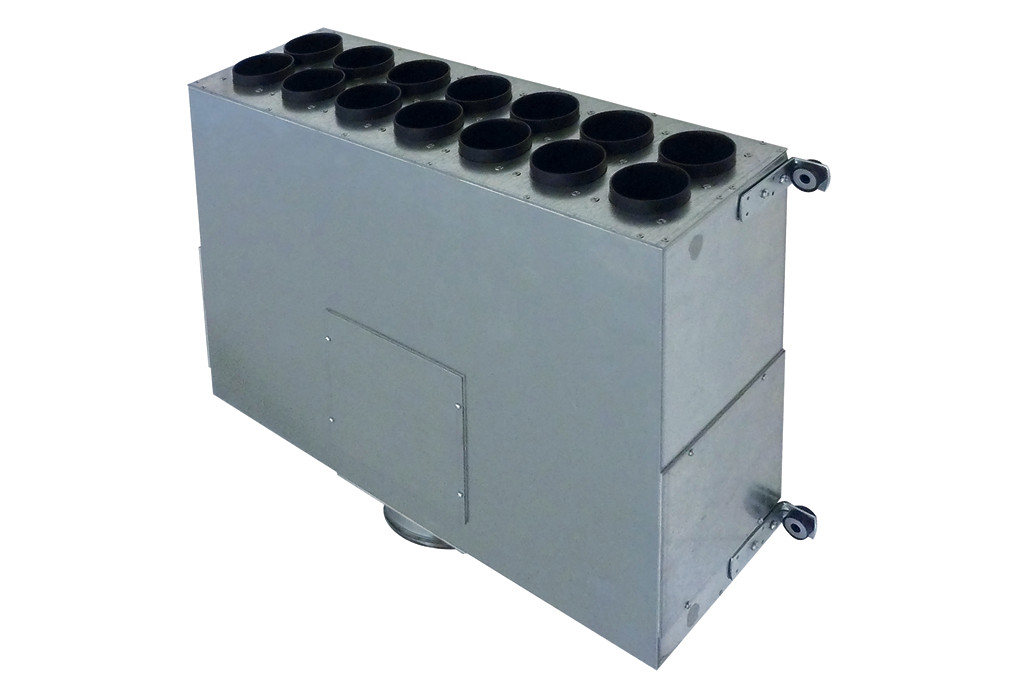

Abbildung ähnlich

Maico Luftverteiler aus Blech MF-BV63-160-14

Artikelnummer: 10817748

je 1 STK

Für Preis und Lagerbestand bitte einloggen / registrieren

Menge STK

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 STK
Bestellschritt	1 STK

Beschreibung

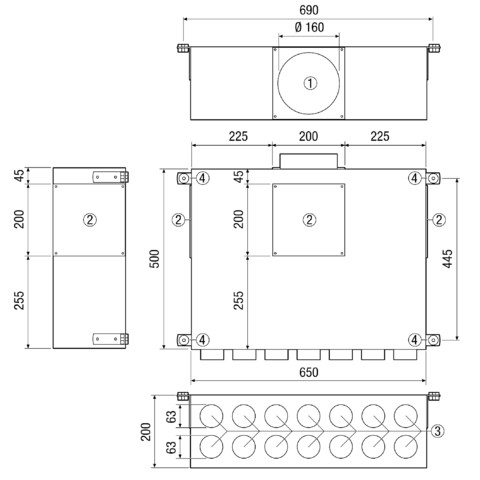

Luftverteiler-Kasten aus Blech mit schallgedämmer Innenauskleidung. Frontblechplatte versehen mit integrierten Kunststoff-Einschubadaptern MF-WE für den passgenauen und schnellen Einschub der Flexrohre MF-F. Bei der Auslieferung sind jeweils die Hälfte der Einschubadapter mit Verschlusskappen versehen. Ausgestattet mit 4 Gummi-Befestigungswinkeln für schallentkoppelte Wand-/ Deckenmontage. 3 demontierbare Revisionsanschlussplatten (2 x seitlich, 1 unten am Verteilerkasten). Stirnseitiger Hauptrohranschluss (NW 125/NW 160) kann versetzt werden auf Revisionsanschlussplatten. Einsatz als Durchgangs-bzw. 90°-Verteiler. Notwendiges Zubehör: Dichtungsringe MF-FDR.Artikel: MF-BV63-160-14, Luftrichtung: Be- oder Entlüftung, Volumenstrom: 280 m3/h / empfohlen, Material: Stahlblech, verzinkt, Gewicht: 11,9 kg, Anschlussdurchmesser: 160 mm, Anschlussdurchmesser Flexrohr: 63 mm, Anzahl Anschlussstutzen: 14, Breite: 650 mm, Höhe: 200 mm, Tiefe: 500 mm

Merkmale

Ausführung	Ergänzungs-Bausatz
Typ	MF-BV63-160-14
Nennweite	160
Breite	650 mm
Höhe	200 mm

Anhänge

Datei (maico_10817748_maico_luftverteile_aus_blech_mf-bv63-160-14_14_0018.0526_do_mowa_70.pdf, 656.59 KB)

MoWa - Montage- und Wartungsanleitung

Datei (maico_10817748_maico_luftverteile_aus_blech_mf-bv63-160-14_14_0018.0526_do_db_50.pdf, 660.18 KB)

DB - Datenblatt
