Maico Endmontage-Set PPB 30 O Objektversion
11299043
je
1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 STK |
Bestellschritt | 1 STK |
Beschreibung

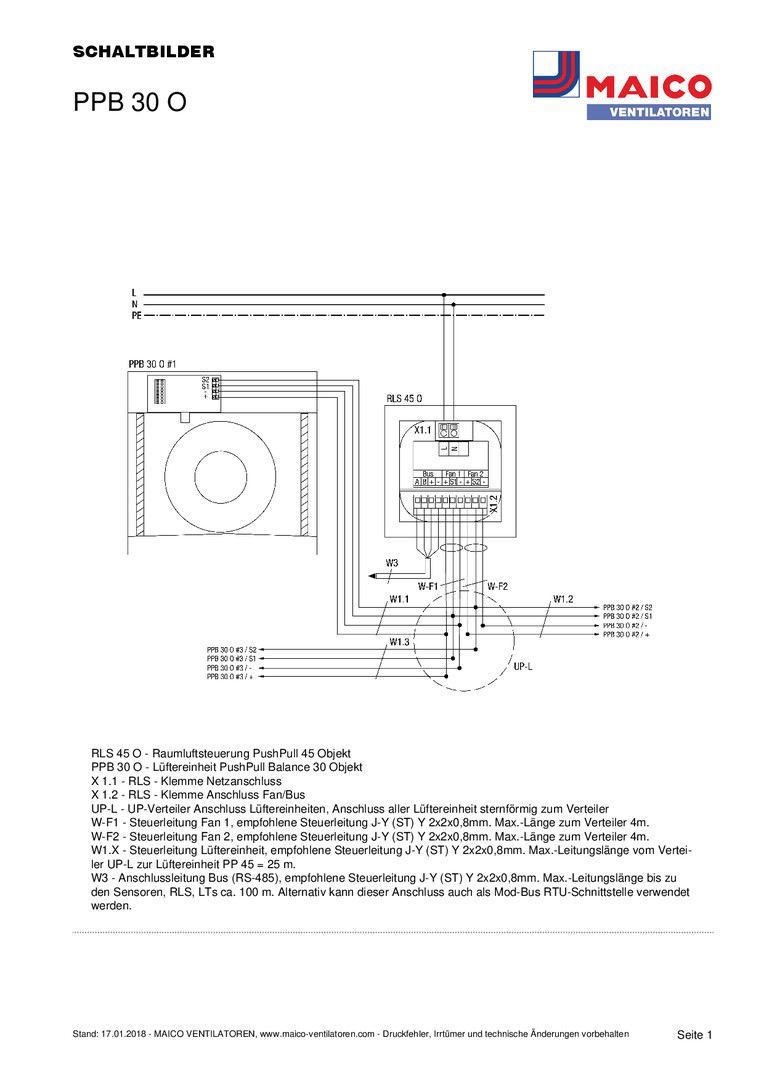

Besondere Eigenschaften: PPB30 O Gerät ist eine perfekte Alternative um eine kostengünstige Entlüftung des Bades mit Wärmerückgewinnung sicherzustellen. Eine LowCost-Lösung fürs Bad könnte die Kombination von 1 x PPB 30 O + 1 x RLS 45 O sein. (Achtung: Die Raumluftsteuerung hat die Schutzart IP 00). Dabei kann auch der Abluftbetrieb von 45 m3/h (ohne Wärmerückgewinnung und ohne Volumenstromausgleich) realisiert werden. Die PPB30 O Geräte sind primär für den Einbau in den Ablufträumen konzipiert. Die Schutzart IPX4 erleichtert die Wahl des Montageortes im Bad. Die Energieeffizienz vom PPB30 O überzeugt mit einem SPI-Wert von 0,19Wh/m3. Durch die energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A. PPB30 O Gerät kann in 5 Lüftungsstufen 5/12/18/22/26 m3/h und 2 Betriebsarten Dauerentlüftung mit Wärmerückgewinnung, Querlüftung ohne Wärmerückgewinnung betrieben werden. Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern. Endmontage-Sets für das Einzelraumlüftungsgerät PushPull Balanced PPB 30 mit zwei Ventilatoren, zwei Keramik-Wärmeübertragern, Innenabdeckung und zwei integrierten Filtern (G3), so dass die Luft in beide Richtungen gefiltert wird. Wärmetauscher: Mit den Hochleistungswärmetauschern und den hocheffizienten EC-Ventilatoren erreichen die Geräte einen Wärmebereitstellungsgrad von 73 % beim Referenzvolumenstrom nach EN 13141-8. Montagehinweise: Montage erfolgt in 2 Schritten: Einbau der Rohbauhülse PP 45 RHK (DN 160) oder RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %. Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten. Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. Anschließend folgt die Integration des Endmontage-Sets. Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig. Elektrischer Anschluss: Das Gerät wird betriebsfertig montiert geliefert. Elektrischer Anschluss erfolgt mittels Steckverbindung. Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen. Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung. Kondensatablauf: Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.Artikel: PPB 30 O, Fördervolumen: 5 m3/h / 12 m3/h / 18 m3/h / 22 m3/h / 26 m3/h, Energieeffizienzklasse: A, Bemessungsspannung: 12 V DC, SPI-Wert nach DIN EN 13141-8: 0,19 Wh/m3, Maximale Leistungsaufnahme: 1,7 W / 2,5 W / 3,4 W / 4,4 W / 5,3 W, Schutzart: IP X4, Einbaulage: waagerecht, Systemart: dezentral, Material Gehäuse: Kunststoff, Material Wärmetauscher: Keramik, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 4,626 kg, Filterart: Außen- und Abluftfilter, Filterklasse: G3/G3, Anschlussdurchmesser: 160 mm, Breite: 275 mm, Höhe: 275 mm, Tiefe: 410 mm, Notwendiger Mauerdurchbruch: 162 bis 182 mm, Wandstärke: 320 mm / 500 mm, Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 73,3 %, Notwendige Raumluftsteuerung: RLS 45 K oder RLS 45 O, Schalldruckpegel: 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Abstand 1 m, Freifeldbedingungen, Bewertete max. Element-Normschallpegeldifferenz Dn,w: 37 dB, Art der Lüftung: dezentrale Zu- und Abluft, WRG über: sonstige, Wärmebereitstellungsgrad: 73,3 %
Merkmale
Typ | PPB 30 O |
Tiefe | 585 mm |
Nennleistung | 25 W |
Höhe | 275 mm |
Anhänge
Datei
(maico_11299043_maico_endmontage-set_ppb_30_o_objektversion_0095.0245_do_ba_70.pdf, 10.06 MB)
BA - Bedienungsanleitung
Datei
(maico_11299043_maico_endmontage-set_ppb_30_o_objektversion_0095.0245_do_mo_70.pdf, 5.88 MB)
MO - Montageanleitung
Datei
(maico_11299043_maico_endmontage-set_ppb_30_o_objektversion_0095.0245_do_moba_70.pdf, 4.85 MB)
MoBa - Montage und Bedienungsanleitung
Datei
(maico_11299043_maico_endmontage-set_ppb_30_o_objektversion_0095.0245_do_db_50.pdf, 322.15 KB)
DB - Datenblatt
