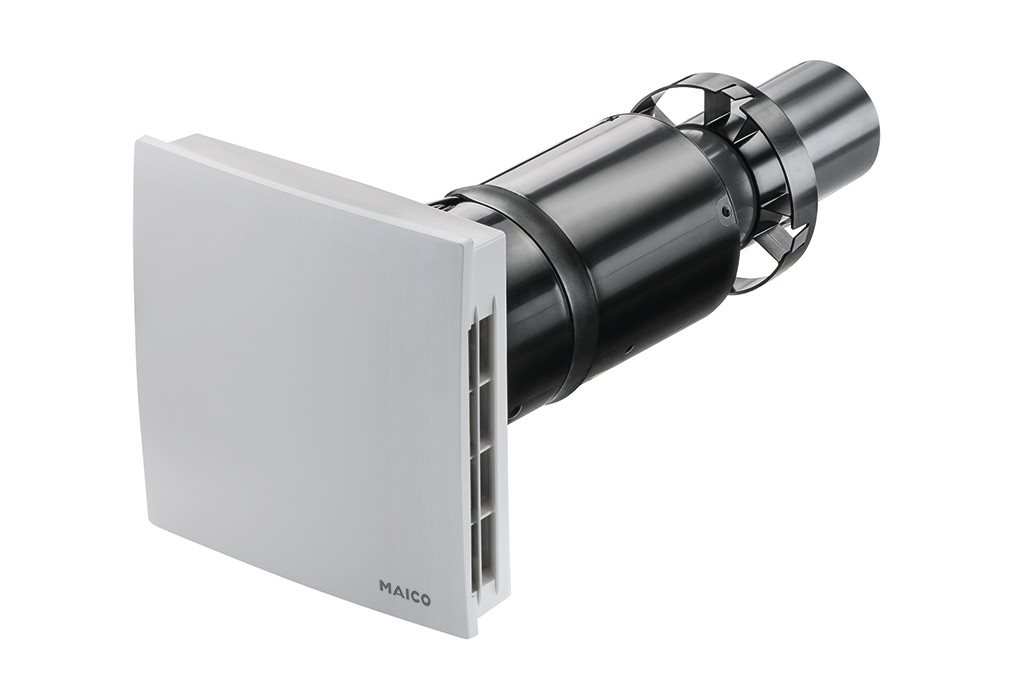

Maico Endmontage-Set PPB 30 K Komfortversion
11299042
je
1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 STK |
Bestellschritt | 1 STK |
Beschreibung

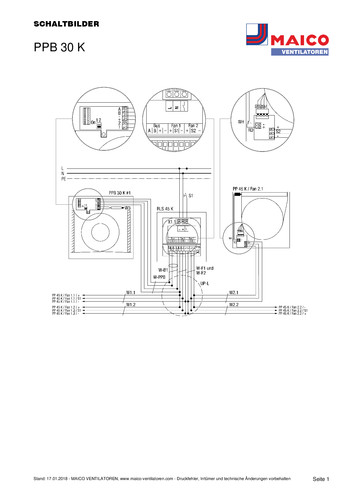

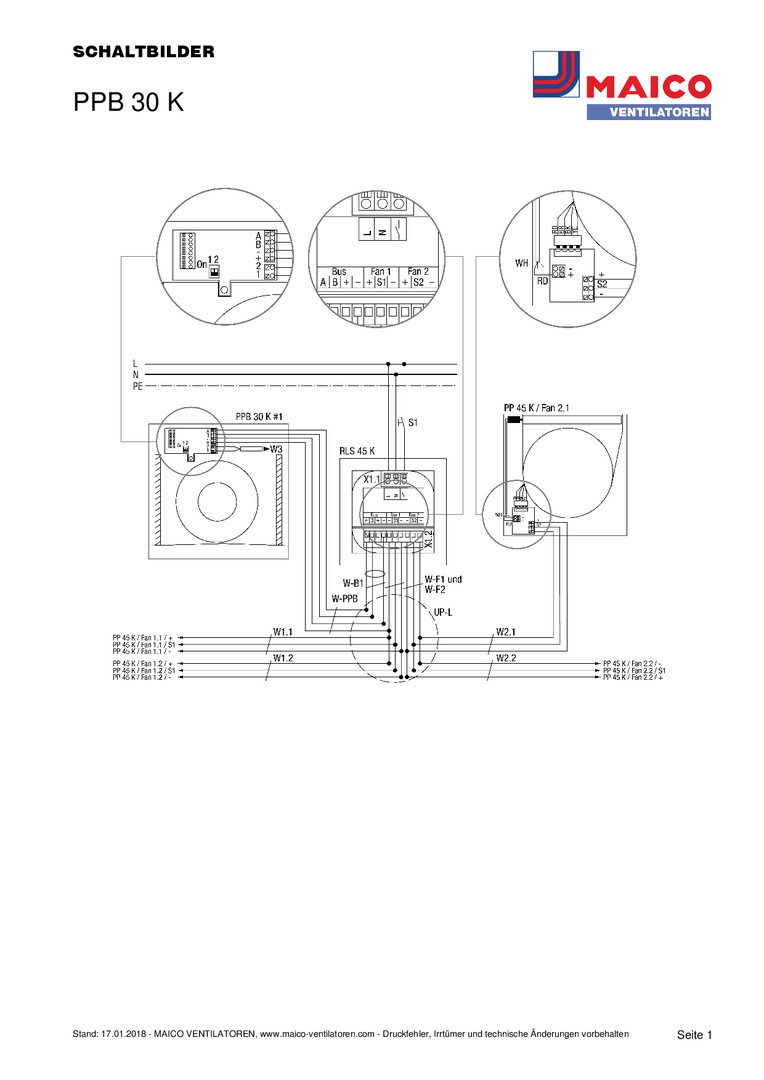

Besondere Eigenschaften: PPB30 K Gerät ist eine perfekte Ergänzung für PP45 O/K Geräte um ein Lüftungssystem nach DIN 1946-6 über eine zentrale Steuerung (RLS 45 K) aufzubauen. Die PPB30 K Geräte haben serienmäßig einen Feuchtesensor und sind primär für den Einbau in den Ablufträumen konzipiert. Die Schutzart IPX4 erleichtert die Wahl des Montageortes im Bad. Die Energieeffizienz vom PPB30 K überzeugt mit einem SPI-Wert von 0,19Wh/m3. Durch die energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A. PPB30 K Gerät kann in 5 Lüftungsstufen 5/12/18/22/26 m3/h und 2 Betriebsarten Dauerentlüftung mit Wärmerückgewinnung, Querlüftung ohne Wärmerückgewinnung und Automatikbetrieb betrieben werden. Die empfohlene Kombinationsmöglichkeit ist 2 x bzw. 4 x PP 45 O/K + 1 x PPB 30 K + 1 x RLS 45 K. In diesem Fall kann das PPB 30 K Gerät in zwei verschiedenen Betriebsmodi betrieben werden. Im Autobetrieb arbeitet das Gerät komplett autark in Abhängigkeit des Feuchtewertes vom integrierten Sensor. Im Autobetrieb werden von der Raumluftsteuerung RLS 45 K lediglich die Befehle Extern Aus und Lüftungsstufe 0 ausgeführt. Im Systembetrieb arbeitet das Gerät komplett nach Vorgaben der Raumluftsteuerung RLS 45 K. Nur im Falle der Feuchtelast (Grenzwert einstellbar) koppelt sich das Gerät vom System ab und startet die Entfeuchtung. Die Entfeuchtungsautomatik kann als Intensivlüftungsbetrieb (Stufe 5 mit Wärmerückgewinnung) oder als Abluftbetrieb (45m3/h ohne Wärmerückgewinnung) eingestellt werden. Im Falle der Geruchslast kann der Intensivlüftungsbetrieb (Stufe 5 mit Wärmerückgewinnung) oder Abluftbetrieb (45m3/h ohne Wärmerückgewinnung) ebenso manuell mit einem Taster/Schalter ausgelöst werden. Die Dauer dieser Funktion ist einstellbar (Werkeinstellung = 10 min). Im Falle des Abluftbetriebes vom PPB 30 K sorgen die an der Raumluftsteuerung RLS 45 K angeschlossenen PP45 O/K Geräte für die notwendige Zuluft. Die Kombination von PPB 30 K und Abluftgeräten (z.B. ER/ECA) an einer Raumluftsteuerung RLS 45 K ist nicht möglich. Übersichtliche Inbetriebnahme-Software bei der Verwendung der RLS 45 K Steuerung erleichtert die Inbetriebnahme der PPB30 K Geräte. Dabei können die Einstellungen als Profile gespeichert und auf weitere Steuerungen übertragen werden. Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern. Endmontage-Sets für das Einzelraumlüftungsgerät PushPull Balanced PPB 30 mit zwei Ventilatoren, zwei Keramik-Wärmeübertragern, Innenabdeckung und zwei integrierten Filtern (G3), so dass die Luft in beide Richtungen gefiltert wird. Wärmetauscher: Mit den Hochleistungswärmetauschern und den hocheffizienten EC-Ventilatoren erreichen die Geräte einen Wärmebereitstellungsgrad von 73 % beim Referenzvolumenstrom nach EN 13141-8. Montagehinweise: Montage erfolgt in 2 Schritten: Einbau der Rohbauhülse PP 45 RHK (DN 160) oder RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %. Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten. Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. Anschließend folgt die Integration des Endmontage-Sets. Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig. Elektrischer Anschluss: Das Gerät wird betriebsfertig montiert geliefert. Elektrischer Anschluss erfolgt mittels Steckverbindung. Verbindung zur
Merkmale

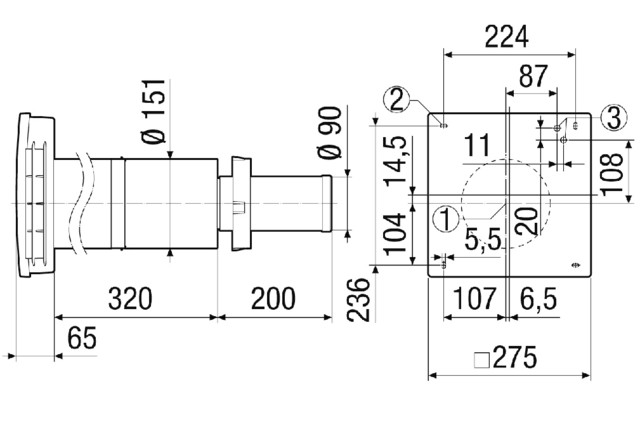

Typ | PPB 30 K |
Tiefe | 585 mm |
Nennleistung | 25 W |
Höhe | 275 mm |
Anhänge
Datei
(maico_11299042_maico_endmontage-set_ppb_30_k_komfortversion_0095.0246_do_ba_70.pdf, 10.06 MB)
BA - Bedienungsanleitung
Datei
(maico_11299042_maico_endmontage-set_ppb_30_k_komfortversion_0095.0246_do_mo_70.pdf, 5.88 MB)
MO - Montageanleitung
Datei
(maico_11299042_maico_endmontage-set_ppb_30_k_komfortversion_0095.0246_do_moba_70.pdf, 4.85 MB)
MoBa - Montage und Bedienungsanleitung
Datei
(maico_11299042_maico_endmontage-set_ppb_30_k_komfortversion_0095.0246_do_db_50.pdf, 322.14 KB)
DB - Datenblatt
