Maico Axial-Wandeinbauventilator DZF 45/4 B

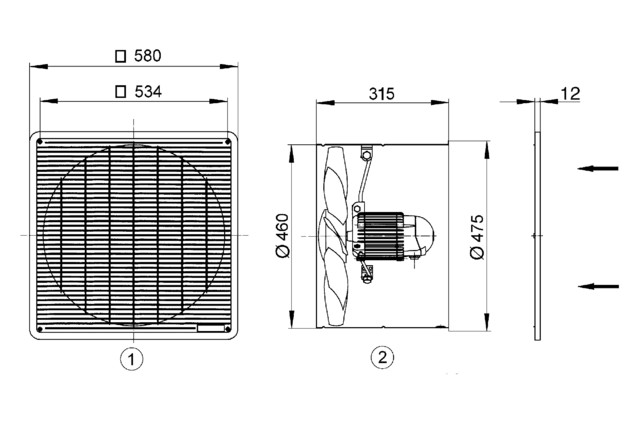

Zur Unterputzmontage. Einbau in jeder Lage möglich. Wandhülse aus verzinktem Stahlblech. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. Förderrichtung: Nachfolgende Abbildung zeigt die Förderrichtung. Förderrichtung A: Über den Motor saugend, Standard, Förderrichtung B: Über den Motor blasend, auf Anfrage erhältlich, Drehrichtung, Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Motor: Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Drehstrommotor: Typenreihe DZF. Bemessungsspannung 400 V, 50 Hz. Schutzart IP 55. Ausnahme DZF ... D IP 54. Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF .../D. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: DZF 45/4 B, Ausführung: Wandhülse, Fördervolumen: 6045 m3/h, FördervolumenNenn: 3970 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 116 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1380 1/min - im opt. Wirkungsgrad, Drehzahl: 1407 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 455 W / im opt. Wirkungsgrad, I_Nenn: 0,8 A / im opt. Wirkungsgrad, I_Max: 1,1 A, Schutzart: IP 55, Wärmeklasse: B, Netzzuleitung: 7 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Gewicht: 14,4 kg, Nennweite: 450 mm, Breite: 580 mm, Höhe: 580 mm, Tiefe: 315 mm, A: 580 mm, B: 534 mm, Fördermitteltemperatur bei Nennstrom: 80°C, Fördermitteltemperatur bei I_Max: -20°C bis 60°C, Gesamteffizienz e: 32,1 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 40,6, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,45 kW / 4160 m3/h / 125 Pa, nBEP: 1385 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter. SchallleistungspegelLWA7: 85 dB(A), Verschlussklappe: ohne
