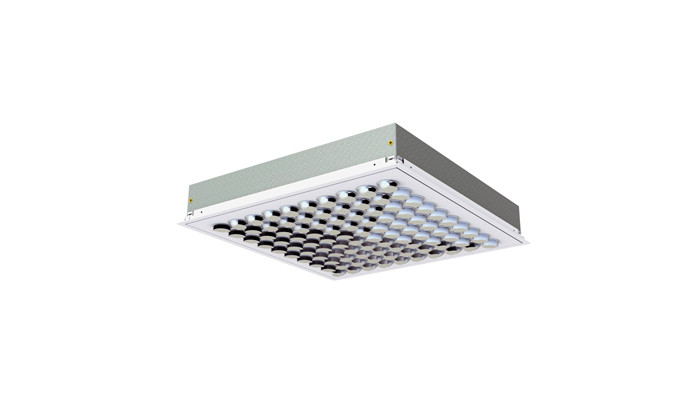

Lindab Deckendurchlass NS19-V-S-0-250-21 mit einstellb. Düsen, Zuluft, Stutzen vertikal DN250
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 STK |
Bestellschritt | 1 STK |
Beschreibung
Quadratischer Deckendurchlass Typ NS19-V mit einstellbaren Düsen für jederzeit veränderbare Luftzuführung. Die Düsen bieten eine hohe Flexibilität für die Strahlausbreitung; es lassen sich horizontale und vertikale Luftzuführungen erzeugen. Hierbei ist eine Funktion als Dralldurchlass ebenso möglich, wie die 1- bis 4-seitigen Strahlbilder. Der Durchlass ist daher auch sehr gut für den Heizfall geeignet. Flacher Anschlusskasten mit vertikalem Anschlussstutzen und werksseitig fest montierter Doppellippendichtung Lindab SAFE aus alterungsbeständigem EPDM-Gummi, temperaturbeständig von -30 bis +100° C. Zur Gewährleistung eines optisch gleichbleibenden Deckenbildes wird der Durchlass dem Deckensystem durch einen am Anschlusskasten befestigten Adapterrahmen angepasst. Die Frontplatte wird mittels höhenverstellbarer Rasterstifte am Anschlusskasten befestigt. Zur einfachen Revision für Reinigungszwecke kann die Frontplatte ohne Werkzeug demontiert werden.
Frontplatte und Adapterrahmen aus verzinktem Stahlblech, pulverbeschichtet weiß, RAL 9010.
Einzeln einstellbare Düsen aus weißem ABS-Kunststoff.
Standardausführung für Deckenrastersysteme 625 x 625 mm mit T-Träger. Anpassung an andere Deckensysteme möglich. Zubehör optional: Montageschiene PBB - Zur vereinfachten Montage und Zentrierung der Anschlusskästen in gängige Rasterdeckensysteme und geschlossene Decken. Anschlusskasten MB - Zur optimalen Anströmung, akustischer Dämpfung und einfachen Montage und Einregulierung durch vom Raum aus bedienbaren Mess-/Drosseleinheit.
Fabrikat: Lindab
Serie: Versio
Typ: NS19-V
Merkmale
Produktart | Luftdurchlässe |
Ausführung | Deckendurchlass |
Typ | NS19V |
Nennweite | 250 |
Material | Stahlblech (verzinkt) |
