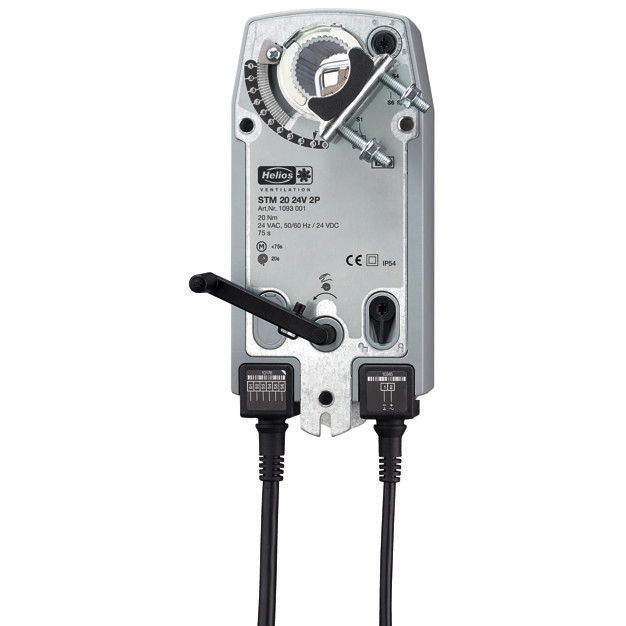

Abbildung ähnlich
Helios STM 20 24V 2P, Klappen-Stellmotor, 20 Nm, 24 V DC, IP 54, Federrücklauf
11237422
je 1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Beschreibung
Elektrischer Stellmotor mit Federrücklauf zum Öffnen und Schließen der Verschlussklappen JVK mit einem maximalen Drehmoment von 20 Nm und 24 Volt Anschluss. Potentialfreie Meldekontakte für Rückmeldung der Positionen auf und zu sind beliebig einstellbar. Ausführung überlastsicher und wartungsfrei mit Federrücklauf. Steckfunktion für Direktmontage auf der Klappenachse. Mit zwei inte-grierten Hilfsschaltern, einer Verdrehsicherung, einer mechanischer Stellungsanzeige und beigefügtem Drehwinkelbegrenzer. Die manuelle Betätigung und Fixierung erfolgt mittels Handkurbel und Verriegelungsschalter.
Anhänge
Datei
(stm_20_24v_2p_klappen_ste_34f75.pdf, 662.4 KB)
ZU - Zulassung
Datei
(Helios_TGA_4.1_D_0724_214.pdf, 161.55 KB)
DB - Datenblatt
Datei
(STM_10_20_24V_85839-001_0718.pdf, 2.67 MB)
MoBa - Montage und Bedienungsanleitung
Datei
(STM-Klappen-Stellmotoren-2022-10-21.pdf, 389.54 KB)
SD - Sonstiges Dokument
