Helios MBW 315/4, Megabox, 1 PH. Anschluß-Durchmesser 355
10011745
je 1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Beschreibung

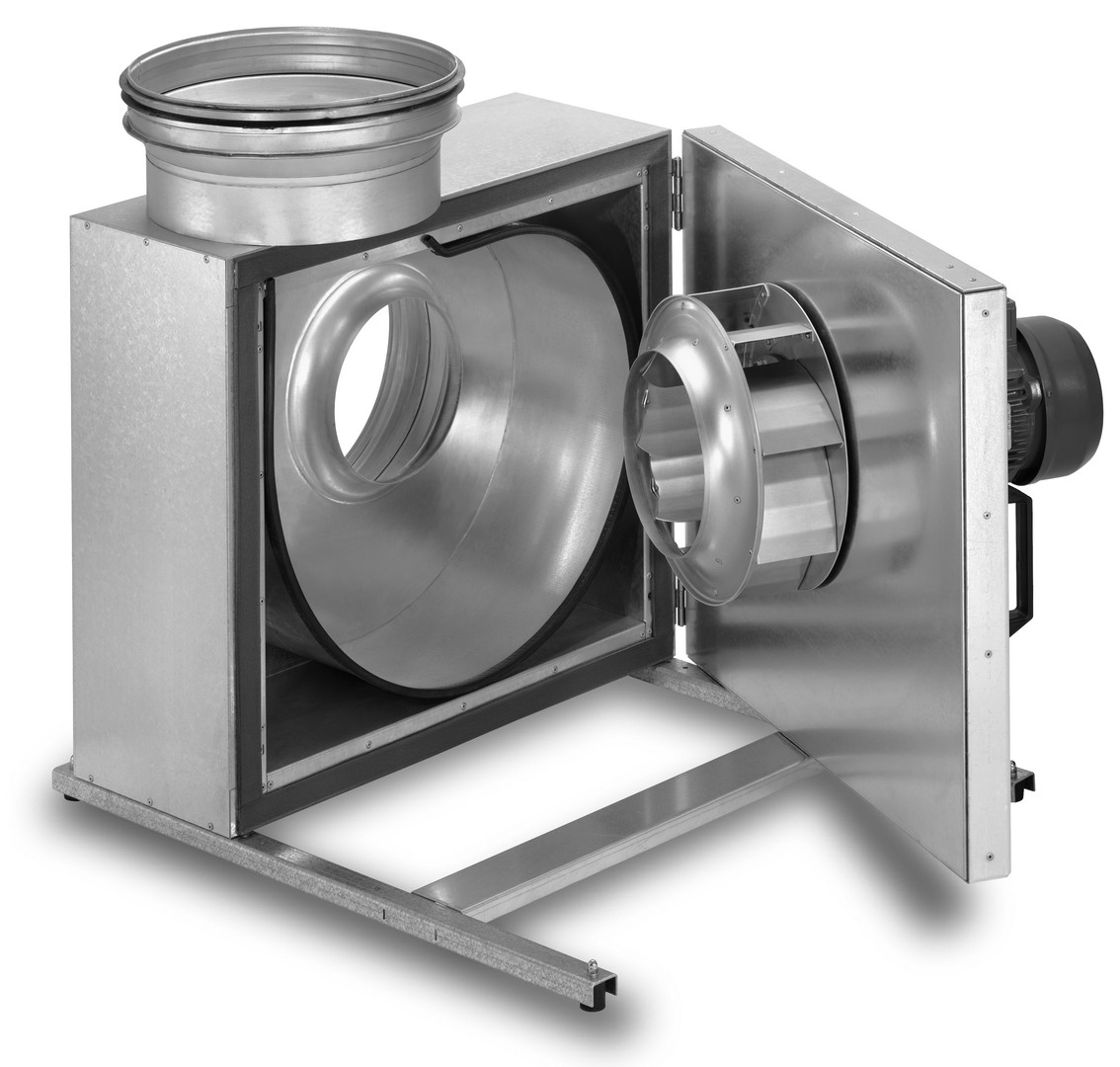

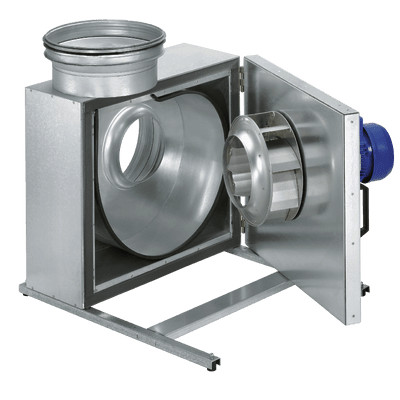

Geräuschgekapselter Radial-Ventilator mit ausschwenkbarer Motor-Laufradeinheit und außerhalb dem Luftstom liegenden Motor.Doppelwandiges Gehäuse aus verzinktem Stahlblech, schallisoliert durch Auskleidung mit 50 mm starken Mineralwoll-Dämmstoff-Platten. Saug- und druckseitige Rohranschlußstutzen mit Gummilippendichtung. Ventilatortür für Inspektion und Reinigung voll ausschwenkbar. Incl. stabiler Montageschienen mit vier Schwingungsdämpfern.Hochleistungs-Radial -Laufrad mit rückwärtsgekrümmten Schaufeln aus Aluminium. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940.Einphasen-Wechselstrom-Kondensator- Motor, geschlossene Bauweise, wartungsfrei, mit in die Wicklung eingebauten Thermokontakten, drehzahlsteuerbar durch Spannungs- reduzierung, gedichtete, geräuscharme Kugellager mit Langzeitschmierung, nicht reversierbar.
Merkmale
| Typ | MBW 315/4 TK |
| Nennweite | 355 |
| Anschlussdurchmesser | 355 mm |
| Max. Volumenstrom | 1950 m³/h |
| Nennleistung | 160 W |
| Fördermitteltemperatur | 60 °C |
Anhänge
Datei
(Helios_HK_6.0_D_0323_337.pdf, 205.67 KB)
DB - Datenblatt
Datei
(05929_003_ErP_Produktdatenblatt.pdf, 149.48 KB)
DBERP - Datenblatt ERP
Datei
(MBW_MBD_90953-001_0416.pdf, 330.16 KB)
MoBa - Montage und Bedienungsanleitung
Datei
(MBD-MBW-Radialventilatoren-2022-11-14.pdf, 528.26 KB)
SD - Sonstiges Dokument
Datei
(mbw_mbd_90953_0416.pdf, 275.36 KB)
MO - Montageanleitung
Datei
(helios_hk_4_0_d_281.pdf, 162.86 KB)
DB - Datenblatt
Datei
(mbw_mbd_radialventilatore_2209f.pdf, 790.55 KB)
ZU - Zulassung
