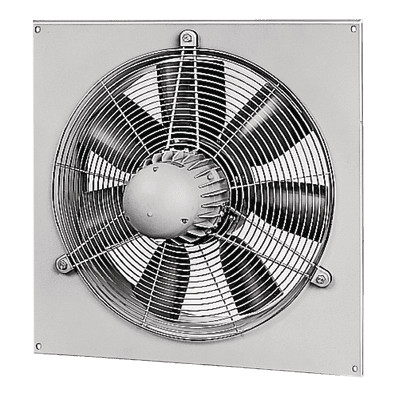

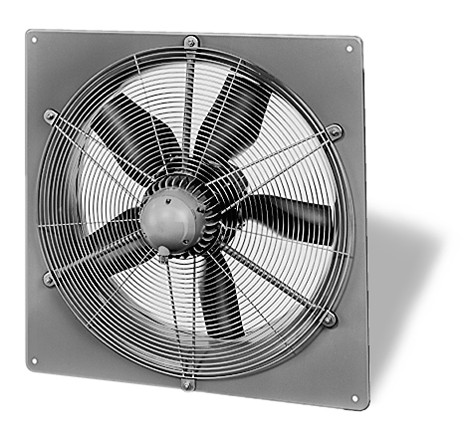

Helios HQD 710/4/4, Axial-Hochleistungsventilator 3-PH, zweitourig Stern/Dreieck mit Gitter
10011653
je 1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Beschreibung

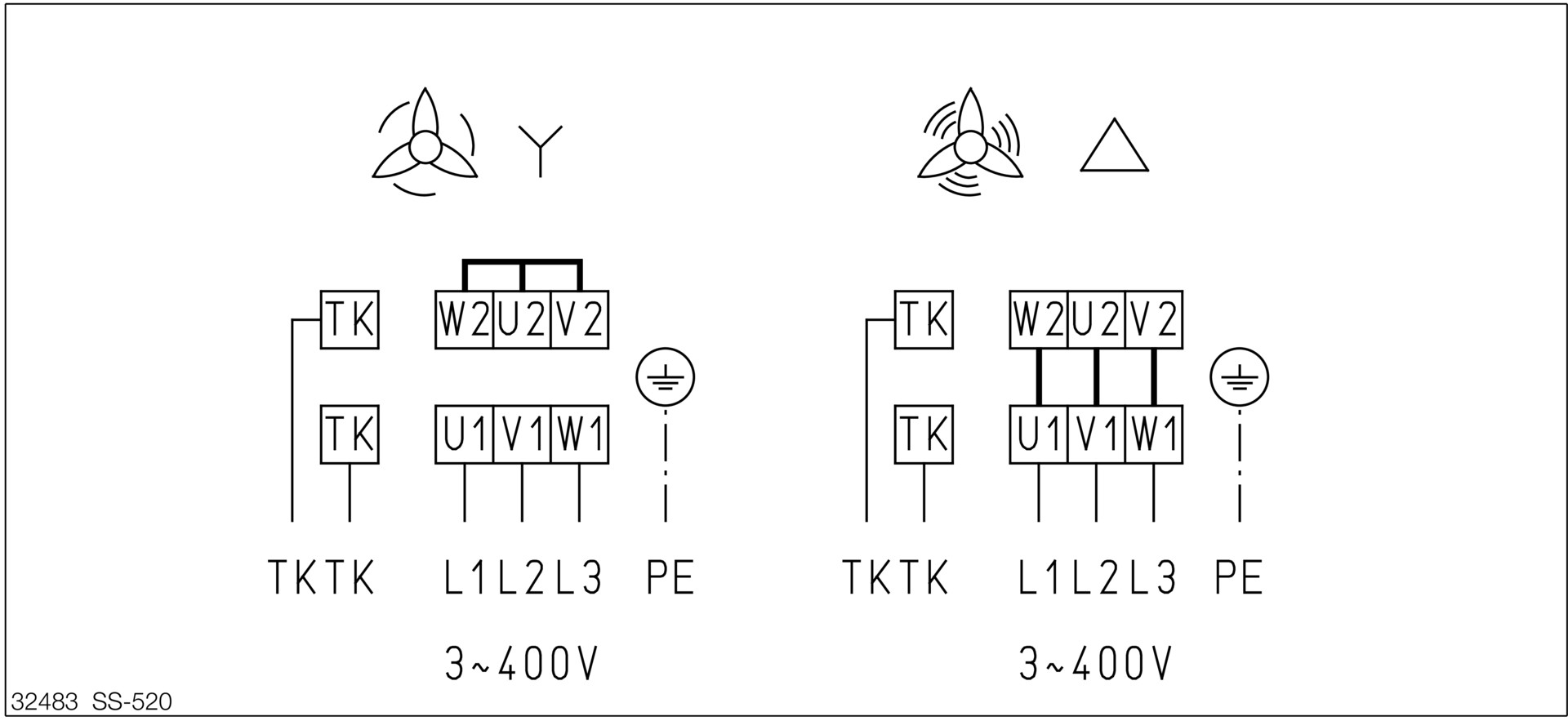

Axial-Hochleistungsventilator im Stillstand verstellbare Schaufeln, quadratische Einbauplatte, Einströmdüse, direkt angetrieben.Quadratische Einbauplatte mit angeformter Düse aus verzinktem Stahlblech.Laufrad mit profilierten Schaufeln aus Kunststoff, Nabe aus verzinktem Stahlblech, Flügelanstellung im Stillstand von außen stufenlos verstellbar, mit hohem Wirkungsgrad, Auswuchtgüte G 6.3 nach VDI 2060.Drehstrom-Kurzschlußläufer-Motor zweitourig mit Stern-Dreieck-Schaltung, geschlossene Bauweise, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung.
Merkmale
| Ausführung | Be- und Entlüftung |
| Typ | HQD 710/4/4 TK |
| Nennweite | 710 |
| Drehzahl | 1340 min-1 |
| Max. Volumenstrom | 23280 m³/h |
| Nennspannung | 400 V |
| Fördermitteltemperatur | 40 °C |
Anhänge
Datei
(Helios_HK_6.0_D_0124_218-219.pdf, 527.26 KB)
DB - Datenblatt
Datei
(05605_010_ErP_Produktdatenblatt.pdf, 91.12 KB)
DBERP - Datenblatt ERP
Datei
(HQ_HRF_HS_HW_AC_85645-001_0520.pdf, 2.12 MB)
MoBa - Montage und Bedienungsanleitung
Datei
(05605_010_erp.pdf, 38.16 KB)
ERP - ERP-Richtlinie
Datei
(HQ-HRF-HW-HS-BG-200-710-Axial-Hochleistungsventilatoren-2017-09-05.pdf, 744.07 KB)
SD - Sonstiges Dokument
