Helios ELS-GUBA, Unterputzgehäuse mit Brand- schutzabsperrklappe K90
10504706
je
1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 STK |
Bestellschritt | 1 STK |
Beschreibung

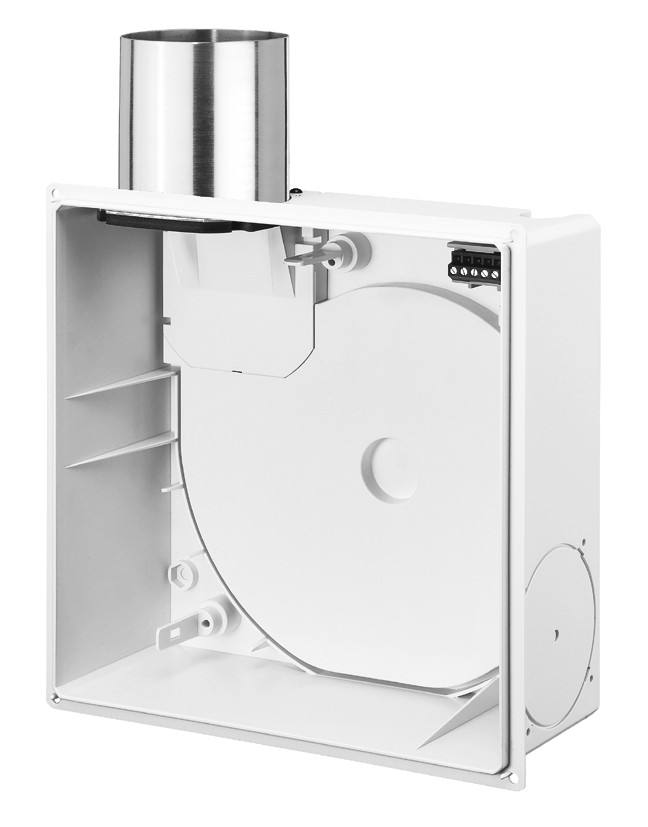

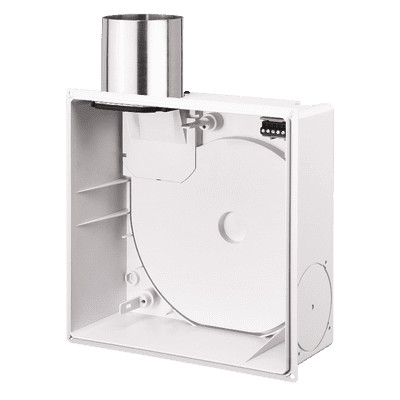

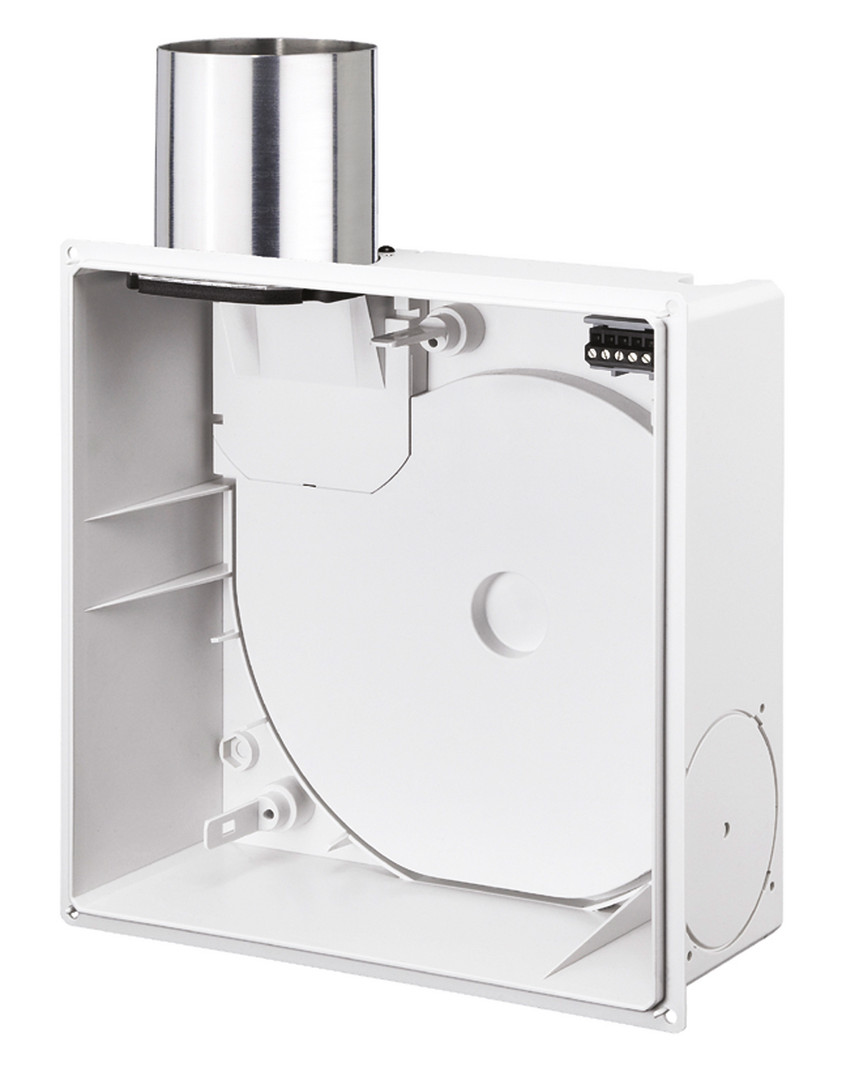

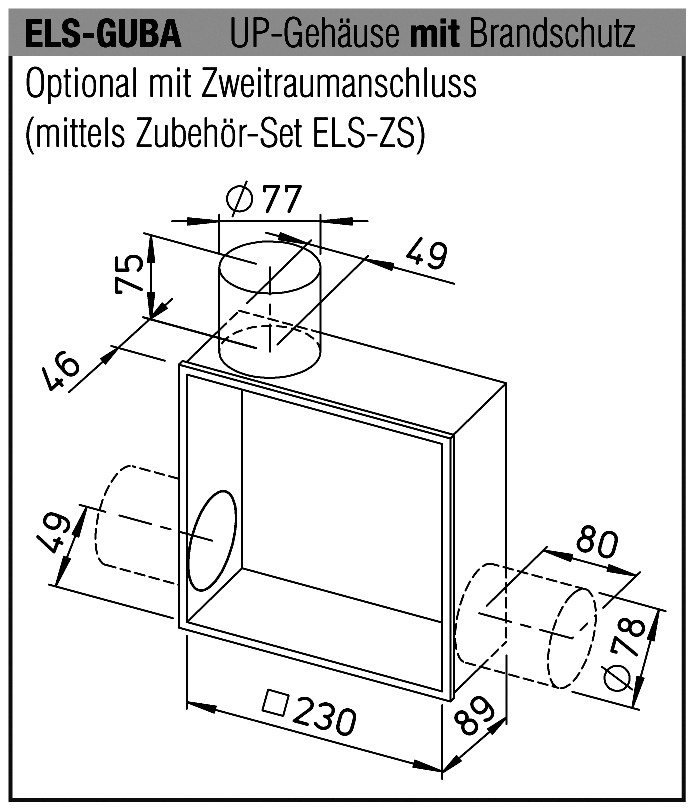

UP-Gehäuse aus Kunststoff mit Brandschutz-Absperrelement K 90, Metall-Ausblasstutzen mit selbsttätiger Rückschlagklappe und Absperrung bei Schmelzlotauslösung. Ausblasstutzen seitlich nach oben (Lieferweise), links oder rechts drehbar. Mittels Zubehör-Set (-ARS, Nr. 8185) umsteckbar für rückseitigen Luftaustritt in beliebiger Position. Wieder einsetzbarer Klapp-Putzdeckel. Sonst wie ELS-GU. Anschluss DN 80 mm. Einsatzgebiet Zur Lüftung von Küche*, Bad oder WC. Mittels Zubehör-Set (-ZS, Nr. 8186) auch für Zweiraumlüftung von Bad und WC. UP-Einbau in Decke oder Wand, auch außerhalb von K 90-Schächten. Anbindung an Hauptleitung mittels Stahlrohr. Ein oder zwei Geräte pro Etage bis zu 20 Stockwerken. * Bei Wohnungsküchen Ventilator-Einsatz mit 100 m³/h empfohlen.
Merkmale
Typ | ELS-GUBA |
Farbe | weiß |

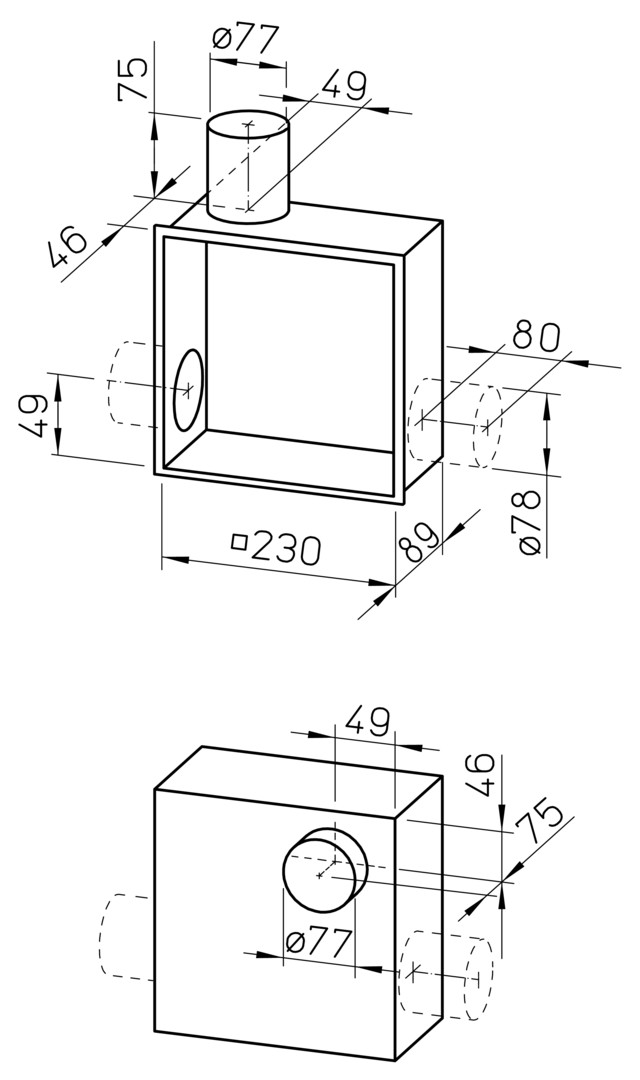

Anschlussdurchmesser | 80 mm |
Anhänge
Datei
(els_guba_19103_002_0816_de_en.pdf, 3.13 MB)
MO - Montageanleitung
Varianten
Helios ELF/VFE, Ersatz-Metall-Filter zu VFE 70 und 90 Satz = 2 Stück
|
Helios ELS-AGR, Ausgleichsrahmen zu UP-Gehäuse
|
Helios ELS-ARS, Umbauset für Ausblas rück- seitig, zu ELS-GU/-GUBA. Umlenkstück und Nieten
|
Helios ELS-GAP, Aufputzgehäuse
|
Helios ELS-GAPB, Aufputzgehäuse mit Brandschutzabsperrklappe K90
|
