Helios EHSD 30, Elektro-Heizregistersteuerung, max. 30,0 kW
10011496
je 1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 STK |
Bestellschritt | 1 STK |
Beschreibung

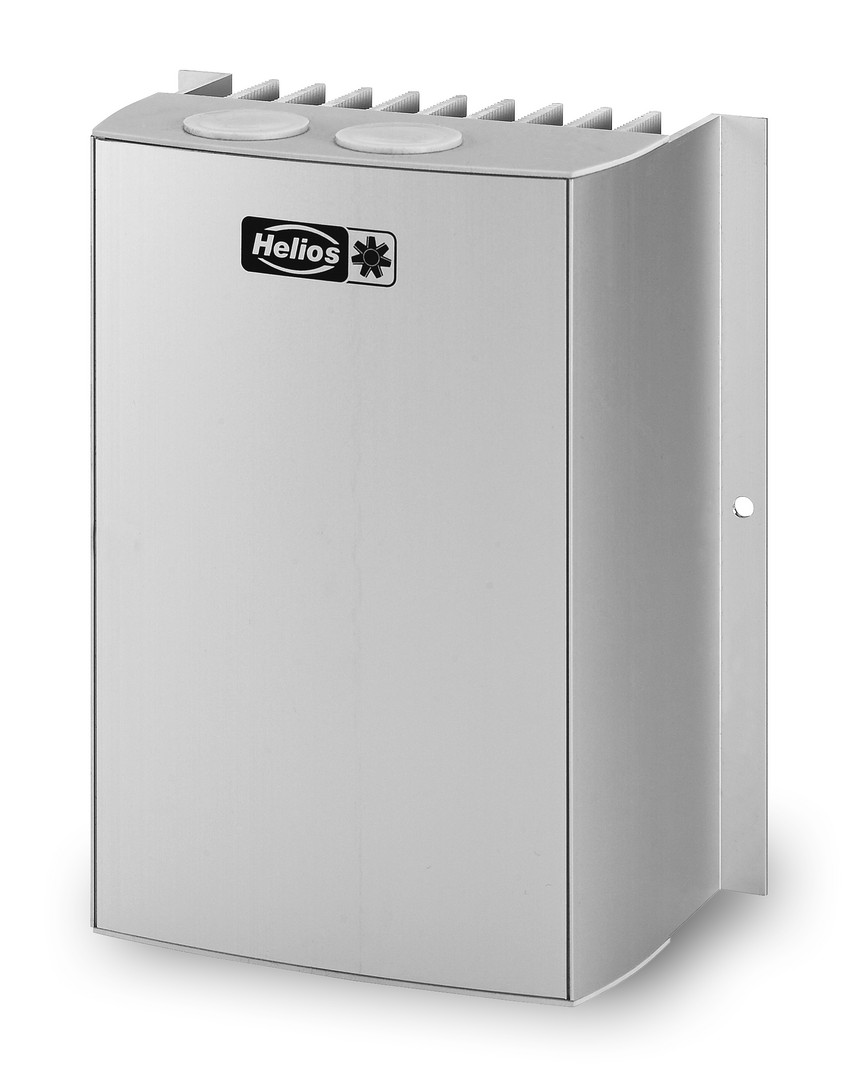

Elektronisches temperaturgeführtes, halbleitergesteuertes Reglersystem für EHR. Mit Aluminiumgehäuse für Wand- oder Schaltschrankmontage. Steuerung durch externen Fühler TFK / TFR oder externer Steuerspannung 0 - 10 V DC. Heizleistung auf geregelten Anteil (max. 17 kW) und Grundleistungsanteil (14 kW) aufgeteilt. 400 V 3~, I max 25 A, Schaltrelais 230 V~, I max 2 A, Schaltschütz 400 V 3~, I max 20 A, IP 20.
Merkmale
Typ | EHSD 30 |
Farbe | sonstige |
Tiefe | 120 mm |
Nennspannung | 400 V |
Breite | 160 mm |
Höhe | 280 mm |
Anhänge
Datei
(helios_hk_4_0_d_425.pdf, 84.36 KB)
DB - Datenblatt
Datei
(Helios_HK_5.1_D_0622_479.pdf, 99.28 KB)
DB - Datenblatt
Datei
(ehsd_90560_1104.pdf, 695.14 KB)
MoBa - Montage und Bedienungsanleitung
Datei
(EHS-EHSD-Elektro-Heizregistersteuerung-2022-11-16.pdf, 384.36 KB)
SD - Sonstiges Dokument
